Em projetos de engenharia civil, mineração, loteamentos e infraestrutura linear, a precisão do levantamento aéreo depende diretamente do modelo altimétrico selecionado. Confundir a superfície visível com o terreno real gera erros críticos no dimensionamento de volumes de corte e aterro, projetos de drenagem e implantação de fundações.
Abaixo detalhamos a função técnica, as características e as aplicações práticas de cada entregável gerado por drones e sensores LiDAR.
Ortomosaico Georreferenciado

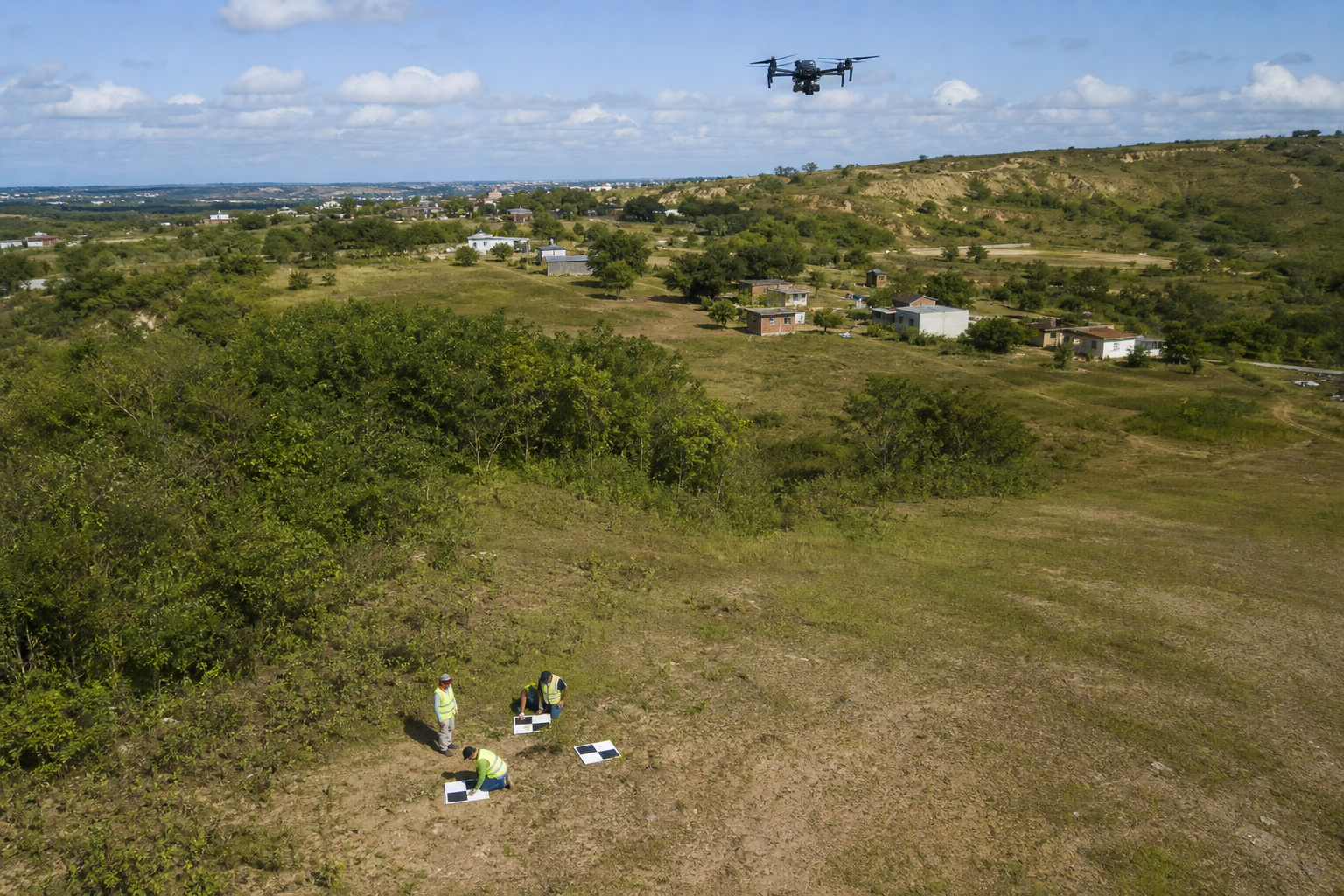

O Ortomosaico é um produto cartográfico contínuo gerado a partir da junção de centenas ou milhares de aerofotos ortorretificadas e vinculadas a marcos geodésicos em solo (GCPs). Diferente de uma foto aérea convencional, a ortorretificação corrige as distorções causadas pela inclinação da câmara e pelas variações de relevo, garantindo escala métrica uniforme em toda a extensão.
- Aplicação técnica: Inspeção visual de avanço de obras, cadastro imobiliário e ambiental, vetorização de divisas, vias, passeios e ocupação do solo.
- Vantagem: Permite realizar medições diretas de distâncias, perímetros e áreas planas com rigor centimétrico diretamente em ambiente CAD e SIG.
MDS (Modelo Digital de Superfície)
O Modelo Digital de Superfície (MDS) é a representação altimétrica da primeira camada intercetada pelos pulsos do laser (LiDAR) ou pelos raios visuais da fotogrametria. Ele representa o solo somado a todos os elementos existentes sobre a superfície: copas de árvores, vegetação densa, telhados, estruturas metálicas, postes e pilhas de estocagem.
- Aplicação técnica: Cubagem e cálculo de volume de pilhas de minério e materiais a céu aberto, análise de gabarito vertical de linhas de transmissão, estudos de sombreamento e diagnóstico de interferências tridimensionais.
- Atenção: O MDS não deve ser utilizado como cota de projeto para terraplenagem onde existe vegetação, pois a altura das árvores será contabilizada como volume de solo.
MDT (Modelo Digital do Terreno)
O Modelo Digital do Terreno (MDT) representa exclusivamente a superfície geométrica do solo natural. Através de algoritmos avançados de classificação e filtragem de nuvem de pontos, todos os obstáculos acima do chão (como construções, maquinaria e cobertura vegetal) são eliminados da malha altimétrica.
- Aplicação técnica: Base mandatória para extração de curvas de nível, cálculo preciso de volume de corte e aterro (terraplenagem), projetos de drenagem pluvial, bacias de retenção e compatibilização em modelos BIM de infraestrutura.
- Vantagem com LiDAR: Enquanto a fotogrametria passiva não penetra copas densas, o sensor LiDAR capta múltiplos retornos, atingindo o solo mesmo sob vegetação fechada para gerar um MDT real.
Em resumo:
- Ortomosaico: Representação visual contínua e ortorretificada (imagem métrica plana).
- MDS: Terreno + todos os objetos e vegetações sobre a superfície.
- MDT: Relevo natural do solo, com todos os obstáculos e vegetações removidos.
Matriz Comparativa Técnica
Confira a comparação direta entre os três formatos para orientar a especificação do escopo técnico da sua contratação:
| Parâmetro | Ortomosaico | MDS (Superfície) | MDT (Terreno) |
|---|---|---|---|
| Conceito Central | Planta visual contínua sem distorções | Cota superior de toda a cena | Cota natural e real do solo |
| Vegetação e Obras | Visíveis em alta resolução ótica | Contabilizadas na altimetria | Filtradas e removidas do cálculo |
| Formatos de Saída | GeoTIFF, ECW, KML/KMZ | GeoTIFF, LAS/LAZ, Grid ASCII | DWG/DXF, Shapefile, GeoTIFF, LAS |
| Finalidade Principal | Cadastro territorial e vistorias | Cubagem e análise de interferências | Projetos executivos, corte/aterro e drenagem |
Informação geométrica segura para decisões de projeto
O sucesso de um levantamento topográfico aéreo reside na escolha correta do método de captura (Fotogrametria ou LiDAR) e no processamento rigoroso dos dados brutos. A Soluções Topografia conta com equipas especializadas e equipamentos de última geração para fornecer relatórios de controlo de qualidade, modelos calibrados com pontos de apoio (GCPs) e total conformidade técnica com as normas vigentes.
